高桿合縫校直機
型號：HJZ-1000
應用范圍：

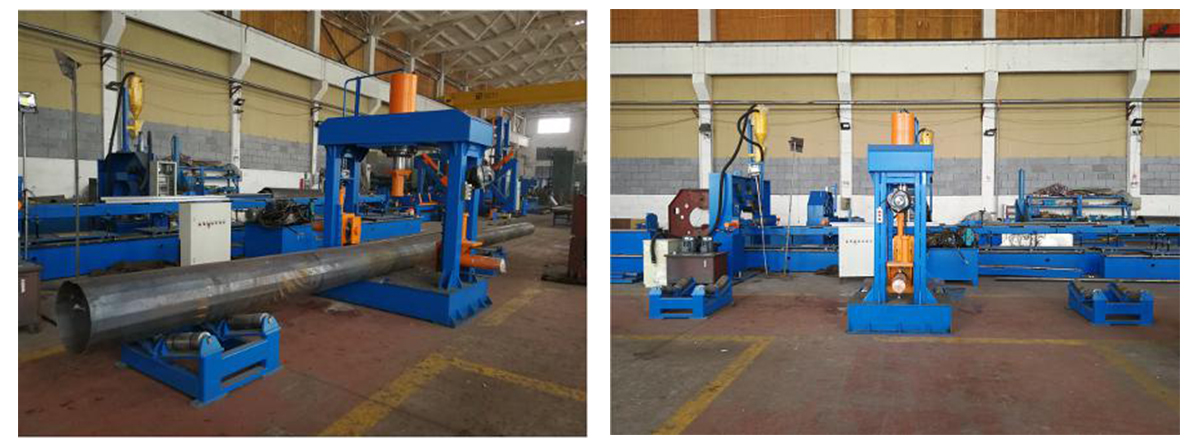

1.主要適合于電力桿，高桿燈桿在折彎后，通過上面和側面油缸將2片拼合起來，再通過手工進行點焊，便于下一道焊接工序的進行。
2. 為縱向焊接后的桿子校直
3. 為焊接后的桿子整圓，便于裝配法蘭。
主要技術參數
| 號 | 項目 | 單位 | 規格 |
| 1 | 型號Model | HJZ-1000 | |
| 2 | 適合高桿燈桿，電力桿的直徑 | mm | 1000 |
| 3 | 適合高桿燈桿，電力桿的厚度 | mm | 10mm |
| 4 | 頂部油缸工作力 | KN | 1000 |
| 5 | 頂部油缸行程 | Mm | 650 |
| 6 | 頂部油缸活塞桿與下臺面距離 | Mm | 1150 |
| 7 | 兩側缸頂出力 | KN | 300X2 |
| 8 | 側缸行程 | mm | 400 |
| 9 | 兩側缸上下移動距離 | mm | 430 |
| 10 | 液壓工作壓力 | MPa | 25 |
| 11 | 工作臺距底面高 | mm | 305 |
| 12 | 立柱內寬 | mm | 1450 |
| 13 | 電機總功率（雙泵） | kW | 18.5+5.5 |
| 14 | 機器重量 | kg | 4000 |
| 15 | 主機外形尺寸 | mm | 1300*1900*2400 |
技術說明

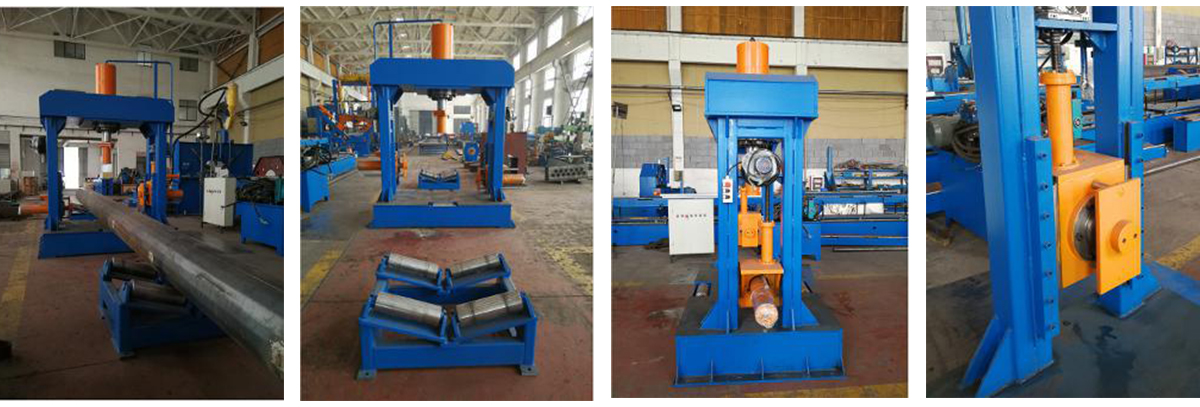

1、本機為三梁工作臺結構，油缸按裝于上橫梁中央上下運行，兩側缸按裝于主機兩側面,側缸可作上下運行。

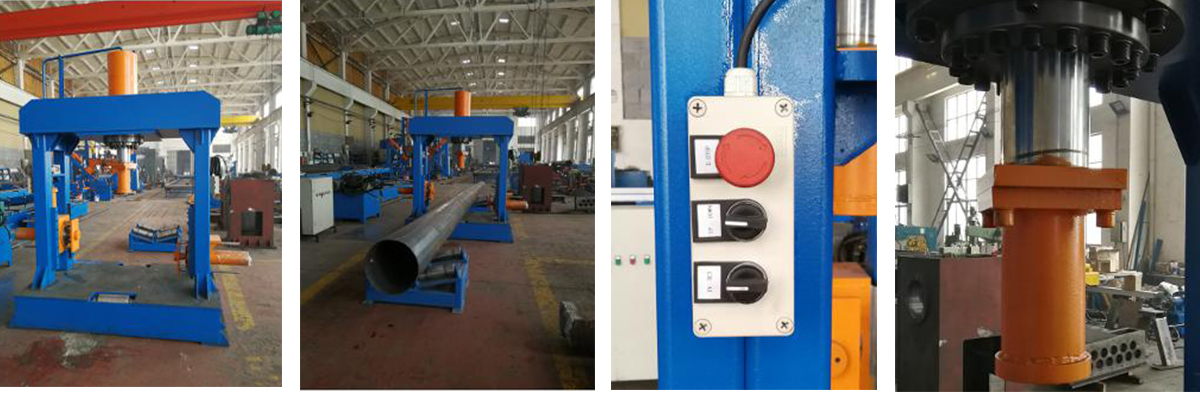

2、所有動作均為點動即按住相應的按鈕即有相應的動作，松開后即停止，兩側缸可同時動作也可分別動作。

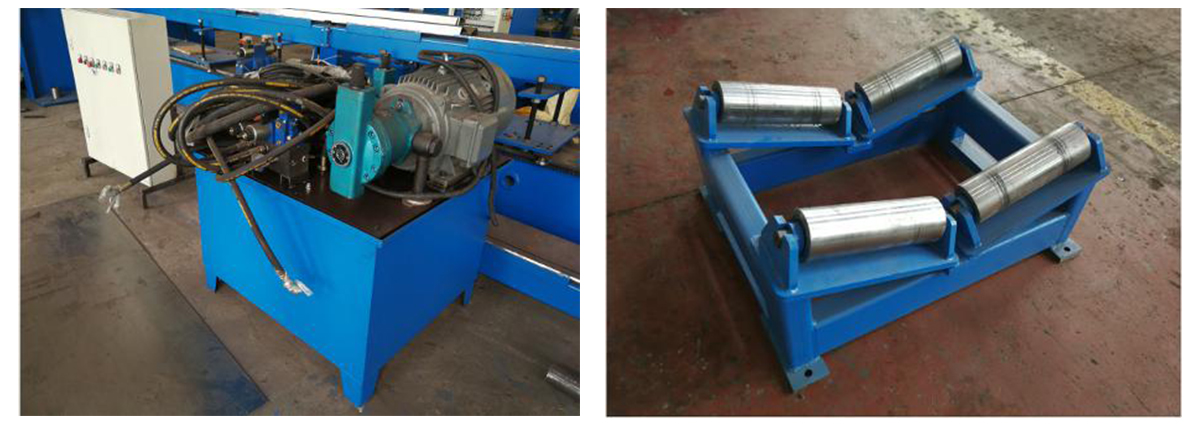

3、在機器的工作臺前后位置按裝兩套托輪裝置，以方便工件前后移動。
