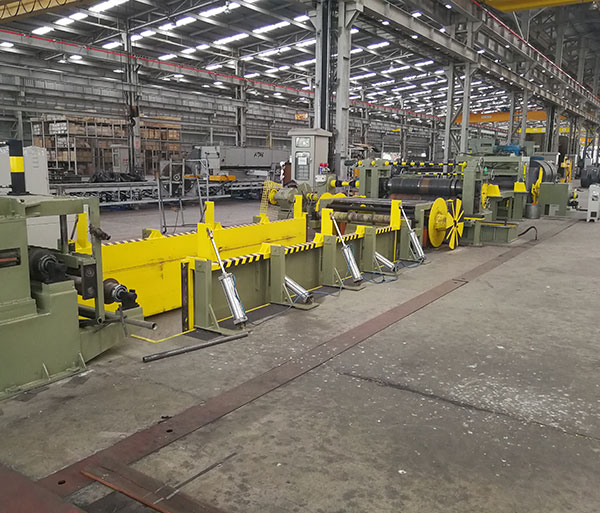

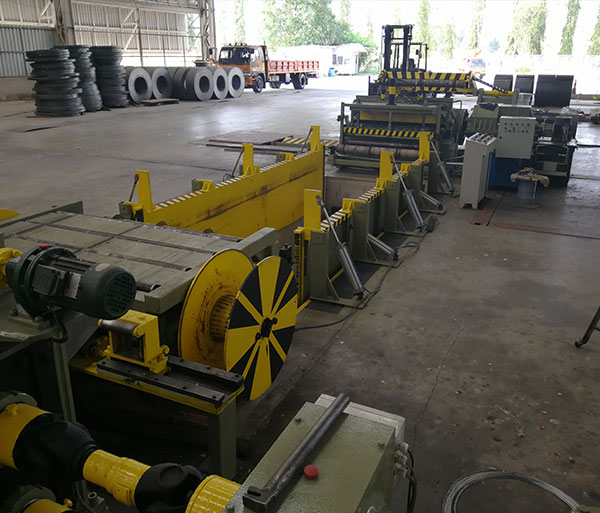

描述：鋼卷上料，開卷，分條，收卷和下料

應用：該生產線適用于鋼卷開卷，板材分切和線圈鋼分切工藝

技術參數：

1. 液壓上料小車
該小車可以攜帶鋼卷，使其上下移動。四輪導輪行走、上升和下降由液壓缸驅動完成，小車的運行由電機和減速機完成。

2. 液壓開卷機
液壓對頂式開卷機，包括：左右兩個，
液壓頂緊，由油缸驅動對式開卷機架，可頂緊卷料
它由導軌式底座，支架，剎車裝置，開卷軸和液壓對頂式開卷頭。
開卷頭可以左右移動同時對中

4.工作臺，長度：3米

6. 分條前的導向裝置
導向裝置由工作支架，導軌，絲桿調節和對中機構，主動導向基臺，立式輥機構等組成

7.分條機組：
它由主機部分和動力組成。
動力部分：由動力基座，減速機，交流調速電機，齒輪分配箱，聯軸器，離合器，連接件，萬向十字傳動等組成。
主機部分：由底座，固定式支架，刀軸大滑塊，2個刀軸，主動支架，刀軸滑塊，主動支架液壓進出換刀調節機構，上刀軸電動提升&壓下可調。

8. 收邊絲機構：
它由支架，邊絲軸，軸承座，2個邊絲盤，鏈輪和鏈輪傳動機構，減速機，聯軸器，電機等組成

9. 緩沖坑&過渡橋：
它由支架，軸承座，滾道，支撐板組成，
地長×寬×深：作為技術參數
過渡臺，液壓缸升起。
它包括左右兩部分

10. 分離&漲力裝置，板支撐機構：
它由底座，軸承座，預分離軸承，阻尼支架，阻尼板，阻尼板液壓升降&壓下機構，漲力回復支架，2個漲力反射輥，分離&漲力支架，分離&漲力軸，液壓壓下&升降機構，液壓板支撐機構，液壓板支撐升降&平衡機構，配有分離板，尼龍墊片等。

11. 收卷裝置
它由機座，收卷齒輪箱，液壓漲縮卷取芯軸系統，推板，漲緊盤，斜楔式滑塊漲&縮機構，液壓夾緊鉗口，膨脹&旋轉油缸機構，制動機構，聯軸器，液壓主動支撐臂，支撐底座，配備交流調速電機等。

12. 液壓卸料小車：
該小車可以攜帶分條后的鋼卷，液壓移動和升降，小車的運行由電機驅動。

13. 電氣系統：
中央控制臺。
它由電柜，主電控操作柜，輔助操作柜和其他電氣設備組成，分條和收卷電機。
設備設有安全保護裝置，有緊急停止和電源切斷按鈕，機器停止顯示燈等。

14 液壓系統：
液壓功率25L / min
包括：液壓站，閥，油箱，接頭，軟管，硬管等。

15.分條刀片，墊片，隔圈，密封圈列表（客戶需要另外付錢）
