燈桿收口直縫焊機
燈桿收口直縫焊機 型號：340/7000
具有埋弧焊，二氧化碳?xì)怏w保護焊兩種功能
使用范圍：適用于大長度的燈桿縱向自動焊接
燈桿收口焊機

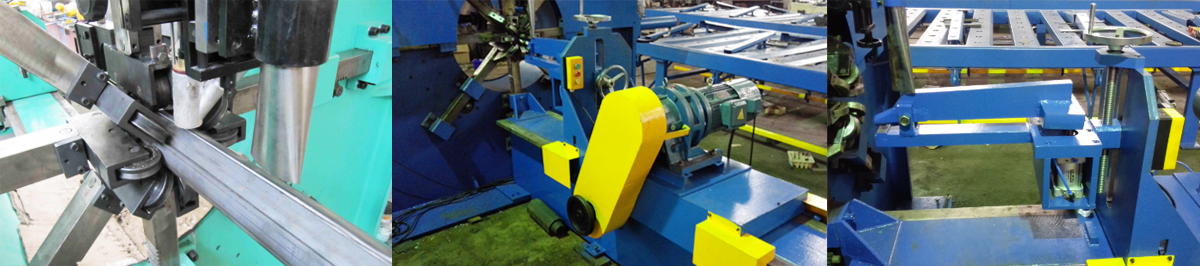

此焊機通常適用于焊接多邊形和圓形錐形燈桿。本焊機是自動焊接線，小車配有可調速電機，可以牽引燈桿，從小頭到大頭運動。液壓油缸通過機械鏈條和鏈輪，促使壓輪收緊燈桿，同時進行焊接。
機器包含以下部分：

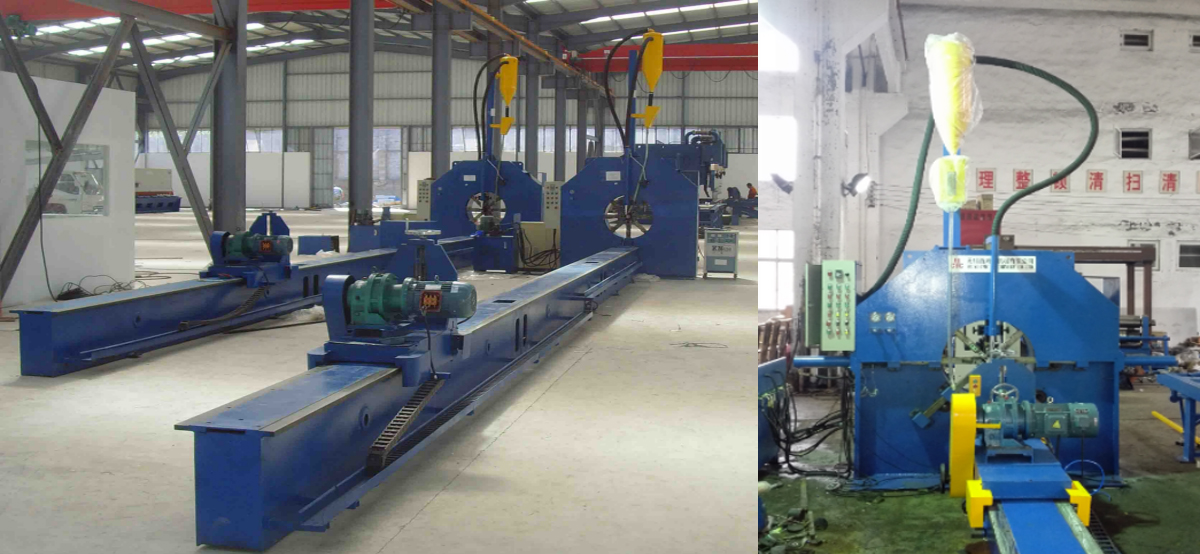

1.配備可牽引小車導軌的長型工作臺
2.用于帶動燈桿的小車部分

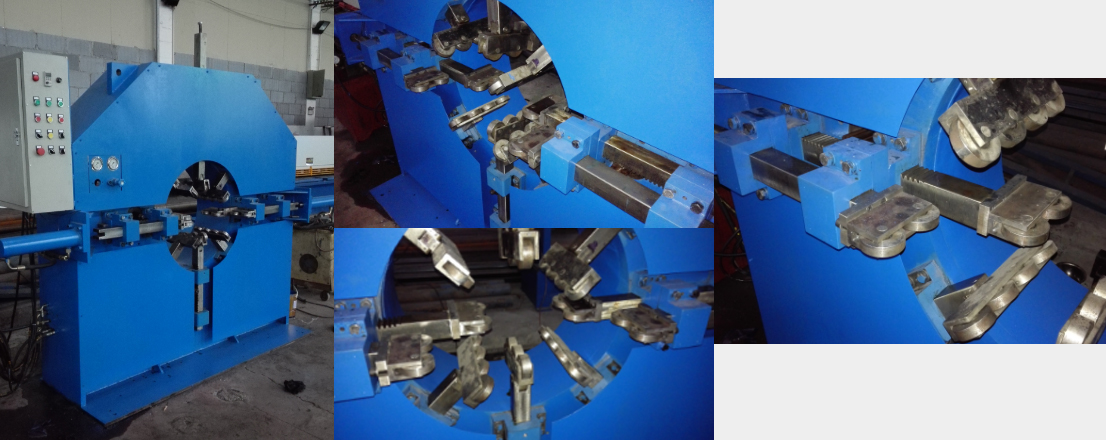

3.液壓夾緊和焊接部分（包括3套壓緊輪，適用于多邊形如8邊型，6邊型和圓形燈桿）

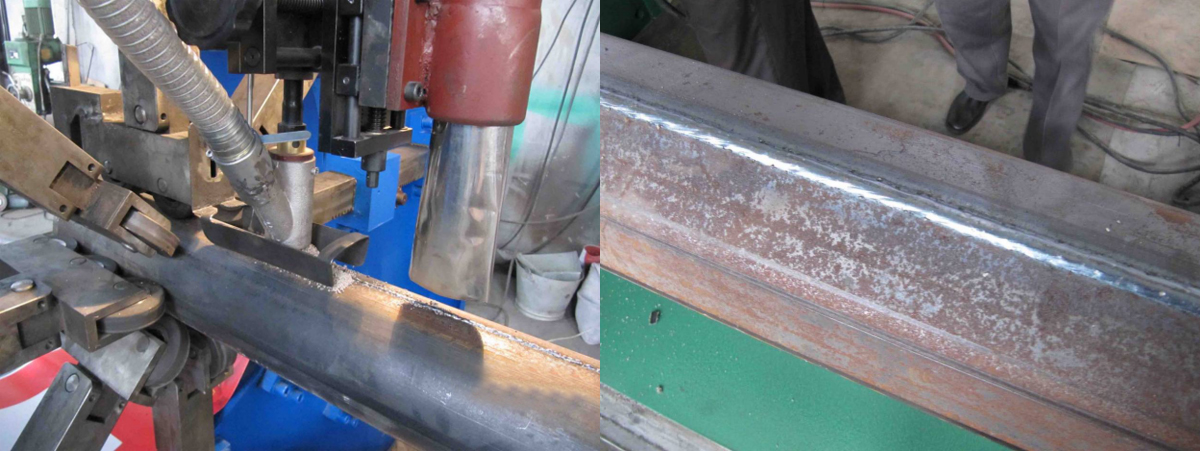

4.埋弧焊和二氧化碳?xì)怏w保護焊系統，帶焊絲送料系統
5.焊劑回收系統
6.后支撐部分

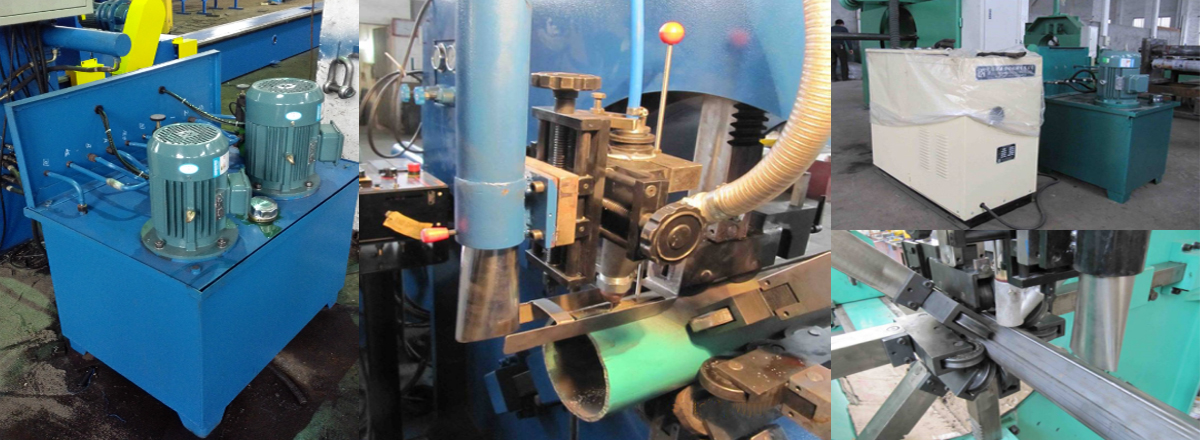

7.液壓系統
技術參數： | 1 | 可焊接燈桿的直徑范圍 | 60-340mm | |
| 2 | 可焊接燈桿的長度 | 7000 mm | |
| 3 | 小車長度 | 1500 MM | |
| 4 | 可焊接燈桿厚度 （無雙側輔助油缸） |
Light pole diameter: 60~340mm | 2.8~4mm |
| Light pole diameter: 250~340mm | 2.8~5mm | ||
| Light pole diameter: 300~340mm | 2.8~6mm | ||
| 可焊接燈桿厚度 （帶雙側輔助油缸） |
Light pole diameter: 60~340mm | 2.8~5mm | |
| Light pole diameter: 250~340mm | 2.8~6.5mm | ||
| Light pole diameter: 300~340mm | 2.8~8mm | ||
| 5 | 壓腳數量 | 8套（其優點是減少壓腳多路燈桿表面的壓力，減少壓痕影響，美觀） | |
| 6 | 油泵電機功率 | 4 KW Single pump單泵 （If with option1, 4+2.5 KW double pump雙泵 ） |
|
| 7 | 牽引小車電機功率 | 4 KW.變頻，速度可調節 | |
| 8 | 焊機 | 500A埋弧焊和二氧化碳?xì)怏w保護焊雙功能焊機。 | |
| 9 | 焊絲直徑 | 根據燈桿厚度可選擇不同直徑的焊絲 | |
| 10 | 工作速度 | 1~3m/min 無級可調(注：厚度不同，速度也不同) | |

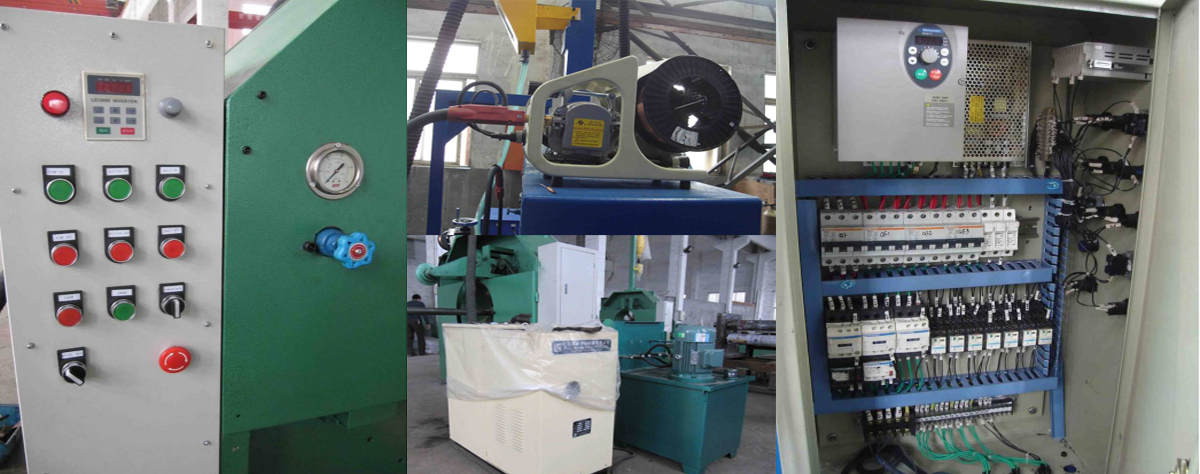

| 11 | 電器元件 | 施耐德法國品牌 | |
| 12 | 主電機變頻器 | 施耐德法國品牌 | |
| 13 | 主電機品牌 | 西門子 | |
| 14 | 焊機品牌 | 南方，中國品牌 | |
| 15 | 重量 | 4500 kg | |
| 16 | 外形尺寸 | 17000x3000x4500 mm | |
| 可選1 | 帶雙側輔助油缸， 優點如下： | 特別適合于小直徑厚板路燈桿，或者高強度鋼板路燈桿 這個機構可以給予很大的力來合攏燈桿，同時焊接 另外，當路燈桿的板料很薄的時候，它可以向壓腳施加向外的反向作用力，以避免壓腳擠壓燈桿表面而在表面留下壓腳痕跡。 第二特別重要的優點，這個系統，可以從頭到尾全部焊接，頭尾幾乎沒有遺留未焊接的長度。 減少了下一個工序補焊的需要。 |
|
| 可選2 | 小車快速回程機構 | 當路燈桿焊接完成時，通過按按鈕，牽引小車可以快速回到焊接主機，（注：手動型的機器，牽引小車必須要人工推回，很累，也費時） | |
| 可選3 | 氣動夾緊裝置, 優點 | 帶氣動夾緊裝置，相對于手動夾緊，簡單快速 （注：推力型的燈桿收口焊機，沒有夾緊裝置，所以必須每次都要將焊接地線在焊接前，夾緊到每一根路燈桿的上面。我們的拉力型的收口焊機，焊接行進速度更加穩定，焊接后，焊接彎曲少，無需連接焊接地線，更加容易操作。 |
|
可選1 帶雙側輔助油缸
