路燈桿鋼板縱剪機，型號ET8x1600,
機器的主要特點及用途
鋼板縱剪機基于滾剪的原理，主要用于路燈桿生產用鋼板的斜剪工藝過程，獲得一頭大，一頭小的路燈桿鋼板。
包括2個工藝過程：
步，將熱軋鋼板縱剪去兩側的廢邊，以獲得路燈桿的開料尺寸，同時由于滾剪，使兩側邊的直線度和表面，適合下面燈桿直縫的焊接

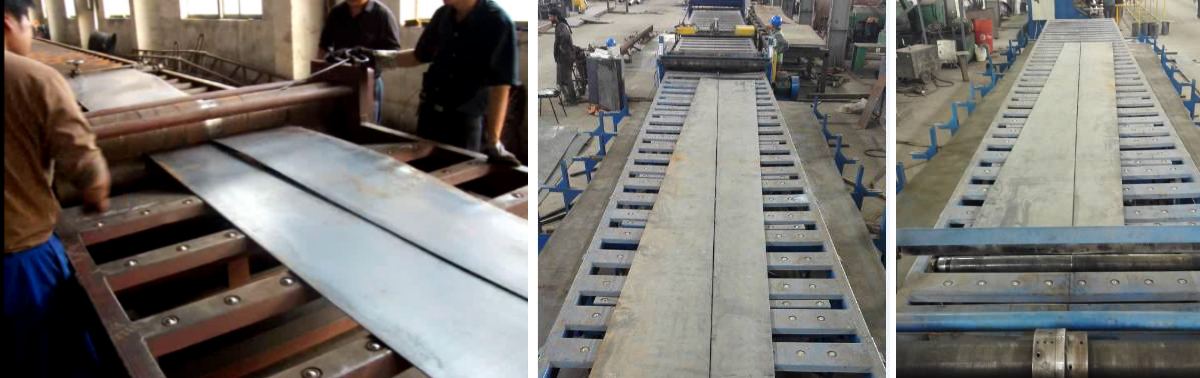

第二步，由趟排上的小車控制板料的斜度，進行滾剪，獲得一頭大，一頭小的路燈桿鋼板
技術參數和生產線組成
1.材料厚度：2-8.0mm for Q235A, 2-6mm, Q345,
2.材料寬度：800-1600mm
3.長度范圍：2000～14000mm (according requirements)
4.切邊速度：15 m/min
5.斜剪速度：15 m/min.
6.切邊電機功率：11kw
7.斜剪機電機功率：11kw
8.滾剪刀片材質: H13
9.刀片直徑：310mm
10.斜剪機夾送輥直徑：310mm
11.雙剪內寬：1600mm
12.單剪內寬：1800mm
13.機器占地寬度X長度：3000mmx46000mm

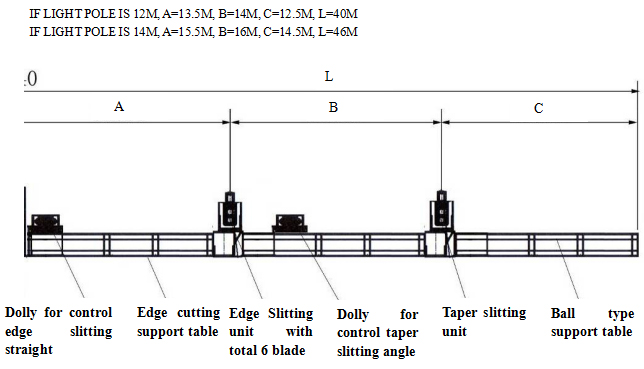

機器組成：
1. 滿足路燈桿長度的趟排，導向小車
導向小車在雙剪機的前面，含有定位擋塊，保證下料的一致性。同時調節(jié)定位擋塊的位置，可以獲得，不同寬度的鋼板，以滿足不同尺寸的路燈桿。

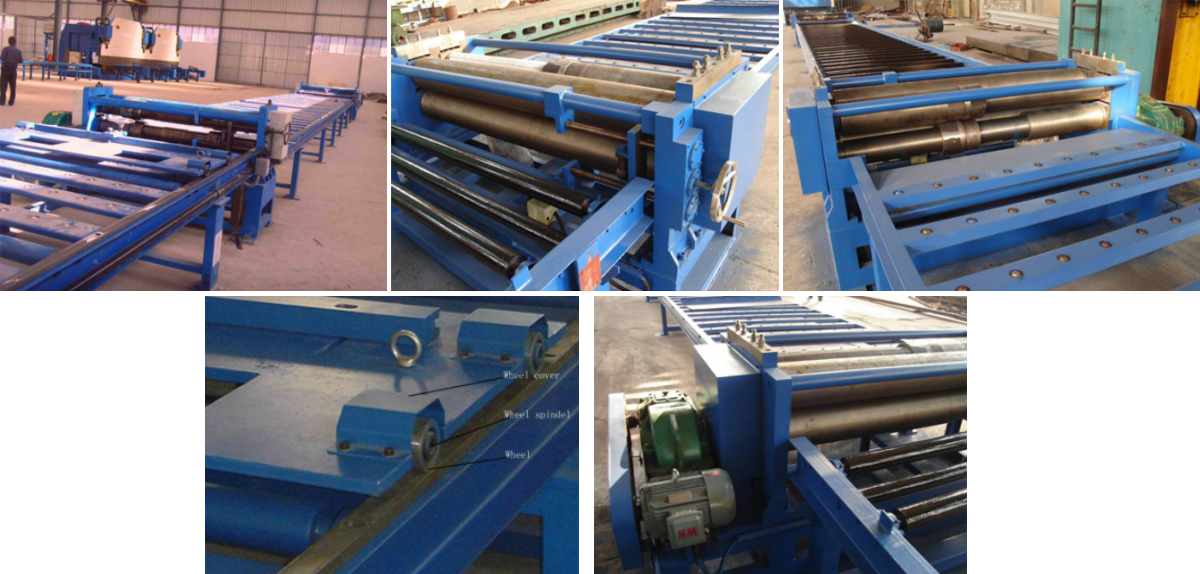

2. 雙剪機，采用滾剪的原理，去除熱軋鋼板的不整齊的廢邊，獲得路燈桿板材斜剪前，準確的板寬度。
采用上下2輥，4把刀片的結構，上下2輥為全螺紋，便于調節(jié)滾剪位置。
雙剪機采用電機驅動，通過減速機將動力傳遞給滾剪刀片。
帶電動機，齒輪箱。
3.滿足路燈桿長度的趟排，導向小車
導向小車在斜剪機的前面，含有定位擋塊，保證下料的一致性。同時調節(jié)定位擋塊的位置，可以獲得，不同斜度的鋼板，以滿足不同錐度比的路燈桿。

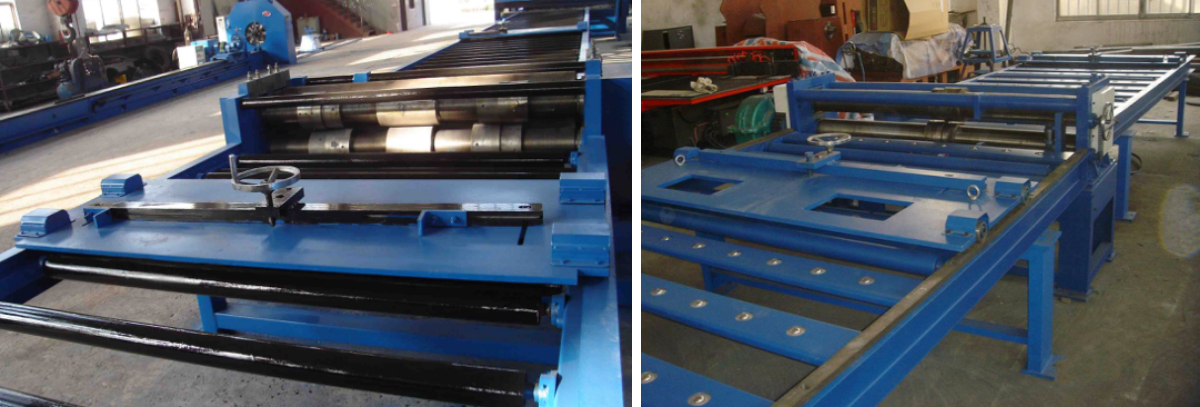

4.斜剪機，采用滾剪的原理，將雙剪后的鋼板斜剪，獲得路燈桿板材的折彎前需要的斜度。
采用上下2斜剪輥和動力夾送輥，2把刀片的結構，上下2輥為螺紋，便于調節(jié)滾剪位置。
帶電動機，齒輪箱。

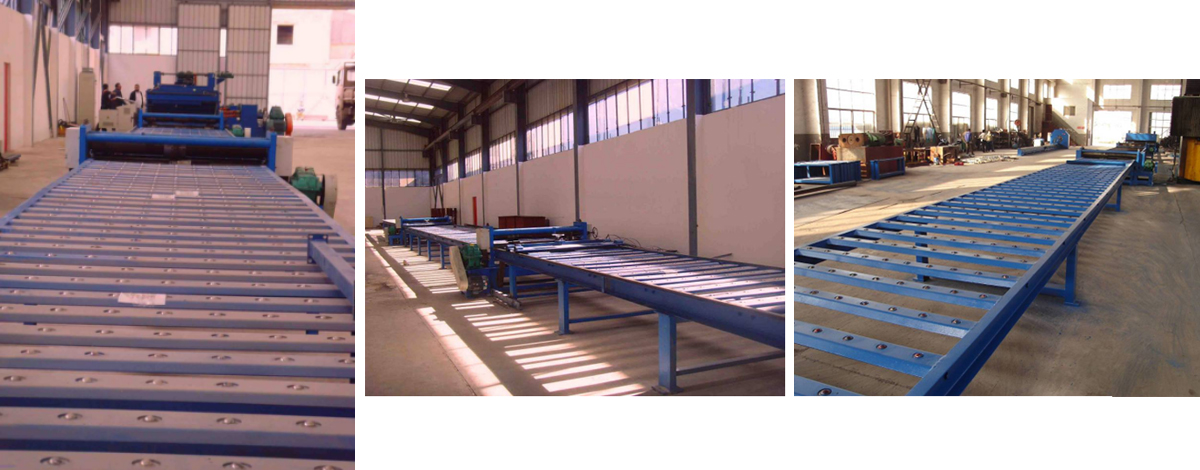

5.出料趟排
適合客戶所需長度的路燈桿板料，趟排由球支承，和支撐架所組成。
